High TG Black Soldermaskprototype PCB Fabrication Multi Layer Pcb Laser Drill

Broca do laser do PWB da camada da fabricação alta do PWB de Soldermaskprototype do preto do TG multi

  • Realçar

    placa da prototipificação da eletrônica

    ,

    placa de circuito impresso de protótipo

  • Brand name
    PCB
  • camada
    4 camadas
  • largura de min.line
    4 mil.
  • Características 1
    Arquivo de Gerber/PCB necessário
  • Características 2
    E-teste 100%
  • Características 3
    Qualidade 2 anos de garantia
  • Lugar de origem
    China
  • Marca
    OEM and ODM
  • Certificação
    UL,RoHS, CE
  • Número do modelo
    SL80813S002
  • Quantidade de ordem mínima
    1PC
  • Preço
    Negotiable
  • Detalhes da embalagem
    Encapsulamento ESD
  • Tempo de entrega
    5-7 Dias
  • Termos de pagamento
    T/T, Western Union, Moneygram, Paypal
  • Habilidade da fonte
    1000pcs por dia

Broca do laser do PWB da camada da fabricação alta do PWB de Soldermaskprototype do preto do TG multi

Broca do laser do PWB da camada do protótipo alto do PWB de Soldermask do preto do TG multi




Características especiais da chave preta do protótipo do PWB do soldermask:



PCBs cerâmico Multilayer
Material de PCBs: FR-4, 0.5oz - cobre 6oz
espessura de 0,45 a de 3.2mm
Linha largura mínima e entrelinha: 4mil/4mil
Diâmetro de furo mínimo: 0.2mm
Tamanho máximo do painel: 480 x 580mm




Revestimento de superfície:

  • HAL, nível alfa, chapeamento de ouro, ENTech

  • Chapeamento de HAL ou de lata e de ouro



Tipo da máscara da solda: marca photoimageable líquida da solda


V-corte ou roteamento da precisão para o projeto do formulário do painel
Ordens do OEM para projetos do conjunto de SMT e de A/I aceitados
Arquivo de Gerber preferido
Note por favor a seguinte informação são para sua referência em nossa capacidade da fabricação, não para inquéritos em cotações
Nós ofereceremos nossos melhores preços se você pode enviar seu próprio projeto do PWB




Detalhes do produto:


Lugar de origem: China
Marca: OEM e ODM
Certificação: CE, ROHS, FCC, ISO9008, GV, UL
Quantidade de ordem mínima: 1pcs
Preço: negociação
Detalhes de empacotamento: interno: saco plástico de bolhas embalado a vácuo exterior: caixa da caixa
Prazo de entrega: 5-10 dias
Termos do pagamento: T/T, união ocidental
Capacidade da fonte: 1, 000, 000 PCS/semana



Característica do PWB



Número de camada 1 - 20 camadas
Área de processamento máxima 680 × 1000MM
Espessura mínima da placa 2 camadas - 0.3MM (12 mil.)
4 camadas - 0.4MM (16 mil.)
6 camadas - 0.8MM (32 mil.)
8 camadas - 1.0MM (40 mil.)
10 camadas - 1.1MM (44 mil.)
12 camadas - 1.3MM (52 mil.)
14 camadas - 1.5MM (59 mil.)
16 camadas - 1.6MM (63 mil.)
18 camadas - 1.8MM (71 mil.)
Tolerância terminada da espessura da placa ≤ 1.0MM da espessura, tolerância: ± 0.1MM
≤ 6.5MM da espessura do ≤ de 1.0MM, ± 10% da tolerância
Torção e dobra ≤ 0,75%, minuto: 0,5%
Escala do TG 130 - ℃ 215
Tolerância da impedância ± 10%, minuto: ± 5%
Teste do Olá!-potenciômetro Máximo: 4000V/10MA/60S
Tratamento de superfície HASL, com ligação, HASL livram a ligação
Ouro instantâneo, ouro da imersão
Prata da imersão, lata da imersão
Dedo do ouro, OSP

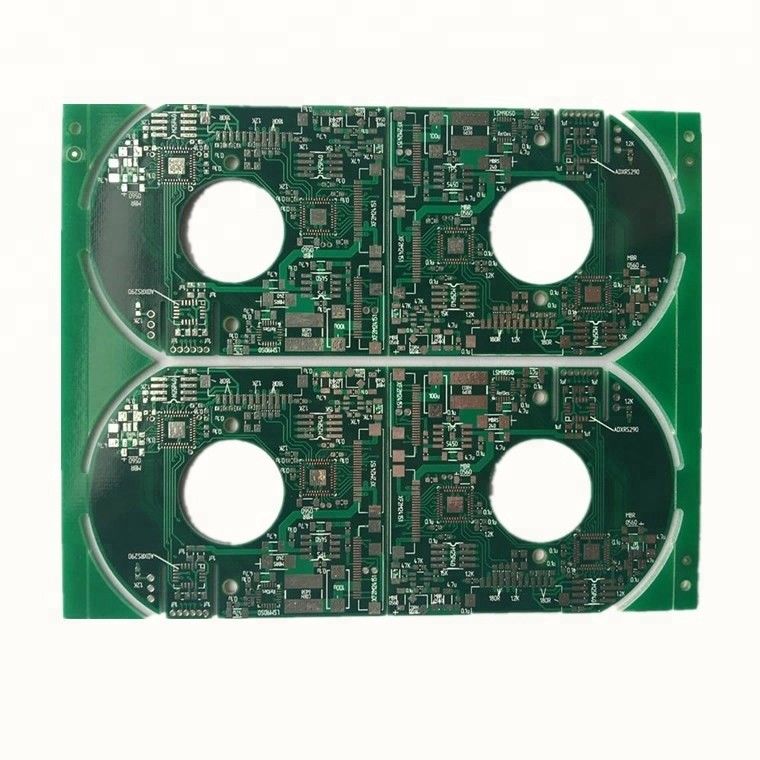

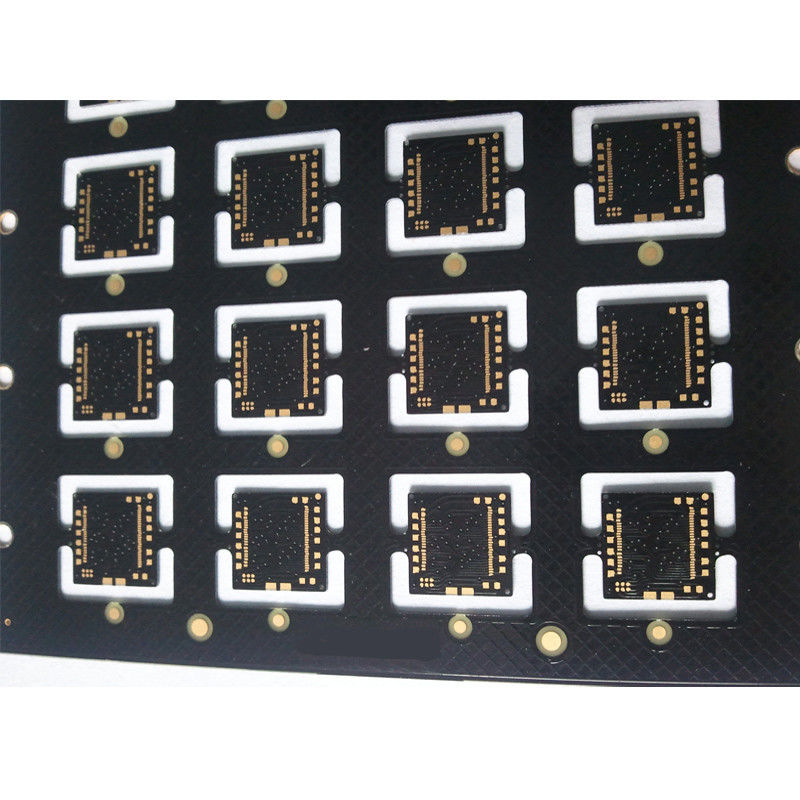

Imagem do PWB



Broca do laser do PWB da camada da fabricação alta do PWB de Soldermaskprototype do preto do TG multi 0
