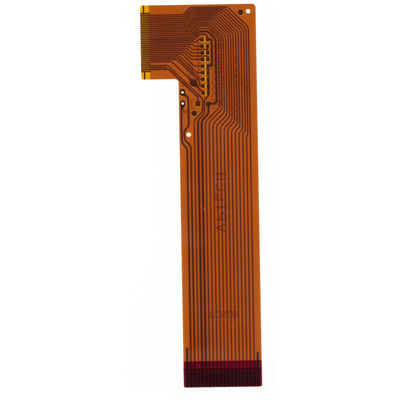

As placas de circuito flexíveis do cabo liso de FPCB, conjunto do PWB prestam serviços de manutenção ao material PI/PET/PEM/FR-4

Materiais

Padrão

Avançado

FR4 (130 ‐ 180 Tg por DSC)

Y

Y

O halogênio livra

Y

Y

Cola Epoxy de BT

Y

Y

Getek

Y

Y

Isola 370HR 406 408 IS410 É 420 IS620

Y

Y

Nelco 4000

Y

Y

Rogers 4000

Y

Y

PTFE

Y

Y

Du Pont Pyralux

N

Y

Núcleo de alumínio

Y

Y

Revestimentos da superfície

ENIG

Y

Y

Ouro instantâneo

Y

Y

Níquel/duramente ouro eletrolíticos

Y

Y

HASL

Y

Y

HASL sem chumbo

Y

Y

Imersão AG

Y

Y

Características padrão

Padrão

Avançado

Contagem máxima da camada

20

36

Tamanho máximo do painel

21 ″ do ″ x24

24 ″ do ″ x30

Traço da camada/afastamento exteriores (1/3 de onça)

0,0035 ″/0,0035 ″ [90μm/90μm]

0,0025 ″/0,003 ″ [64μm/76μm]

Traço da camada/afastamento internos (H onça)

0,003 ″/0,003 ″ [76μm/76μm]

0,002 ″/0,0025 ″ [50μm/64μm]

Espessura máxima do PWB

0,125 ″ [3.2mm]

0,177 ″ [4.5mm]

Espessura mínima do PWB

0,008 ″ [0.20mm]

0,004 ″ [0.10mm]

Tamanho mechancial mínimo da broca

0,008 ″ [0.20mm]

0,004 ″ [0.10mm]

Ração máxima do aspecto do PWB

10:01

12:01

Peso de cobre máximo

5 onças [178μm]

6 onças [214μm]

Peso de cobre mínimo

1/3 de onça [12μm]

1/4 de onça [9μm]

Espessura mínima do núcleo

0,002 ″ [50μm]

0,0015 ″ [38μm]

Espessura dielétrica mínima

0,0025 ″ [64μm]

0,0015 ″ [38μm]

Tamanho mínimo da almofada sobre a broca

0,018 ″ [0.46mm]

0,016 ″ [0.4mm]

Registro da máscara da solda

+ ″ do ‐ 0,002 [50μm]

+ ″ do ‐ 0,0015 [38μm]

Represa da máscara da solda de Mimimum

0,003 ″ [76μm]

0,0025 ″ [64μm]

Característica de cobre à borda do PWB

0,015 ″ [0.38mm]

0,010 ″ [0.25mm]

Tolerância em dimensões totais

+ ″ do ‐ 0,004 [100μm]

+ ″ do ‐ 0,002 [50μm]

Características de HDI

Lata da imersão

Y

Y
