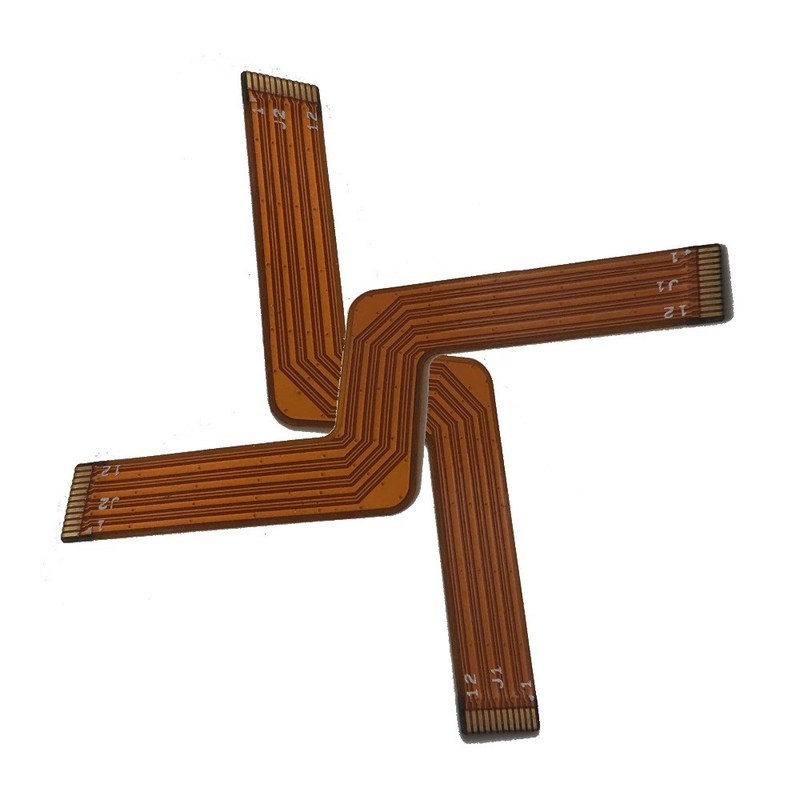

O dobro tomou partido superfície flexível do ouro da imersão do Polyimide FPCB da placa do PWB
Este é um tipo de circuito impresso flexível para a aplicação da antena do teclado numérico. É umas 2 camadas FPC em 0.2mm grossos. A estratificação baixa é de ITEQ, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012.
Os circuitos flexíveis são usados igualmente extensivamente nas em outras aplicações e incluir das indústrias:
Comunicações
Produtos eletrónicos de consumo
Automotivo
Médico
Industrial
Aeroespacial
Militar
Transporte
Folha do parâmetro e de dados
|
Máximo Tamanho do PWB flexível |
600*400mm |
|
Máximo Número das camadas |
8 |
|
Tipo da placa |
PWB flexível |
|
Espessura da placa |
0.15mm |
|
Material da placa |
ANIMAL DE ESTIMAÇÃO 25µm |
|
Fornecedor do material da placa |
Shengyi |
|
Valor do Tg do material da placa |
60℃ |
|
|
|
|
Espessura do Cu de PTH |
µm ≥20 |
|
Thicknes internos do Cu de Iayer |
N/A |
|
Espessura de superfície do Cu |
µm 35 |
|
|
|
|
Cor de Coverlay |
Parte superior amarela/parte inferior branca |
|
Número de Coverlay |
2 |
|
Espessura de Coverlay |
µm 25 |
|
Material do reforçador |
Polyimide |
|
Espessura do reforçador |
0.2mm |
|
|
|
|
Tipo de tinta do Silkscreen |
IJR-4000 MW300 |
|
Fornecedor do Silkscreen |
TAIYO |
|
Cor do Silkscreen |
Preto |
|
Número de Silkscreen |
1 |
|
|
|
|
Teste da casca de Coverlay |
Não peelable |
|
Adesão da legenda |
3M 90℃ nenhuma casca após Min. 3 cronometra o teste |
|
|
|
|
Revestimento de superfície |
Ouro da imersão |
|
Espessura do níquel/ouro |
Au: 0.03µm (Min.); Ni 2-4µm |
|
RoHS exigiu |
Sim |
|
Famability |
94-V0 |
|
|
|
|
Teste de choque térmico |
Passagem, -25℃±125℃, 1000 ciclos. |
|
Esforço térmico |
Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
|
Função |
Teste bonde da passagem de 100% |
|
Obra |
Conformidade com classe 2 de IPC-A-600H & de IPC-6013C |
Aplicações flexíveis do PWB/FPCB
FPCBs é usado extensamente na tecnologia e na eletrônica diárias além do que a parte alta, componentes terminados complexo. Dois dos exemplos os mais proeminentes do uso flexível do circuito estão na eletrônica, em dispositivos, em movimentações de disco rígido e em impressoras de desktop portáteis modernos.
Foto de FPCB
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
